ГЕНЕРАТОРНАЯ УСТАНОВКА CM-1250

Дизель-генераторная установка (ДГУ) CM-1250 мощностью 1250 кВА предназначена для организации автономного, аварийного или резервного электроснабжения. ДГУ в своем составе два главных агрегата: дизельный двигатель Cummins и генератор тока (альтернатор) LEROY SOMER, надежность и долговечность которых проверена временем. ДГУ пакетируются в стандартный 20-футовый контейнер, что позволяет эффективно и с наименьшими затратами решать вопросы транспортировки оборудования.

Технические характеристики

Мощность Prime: Используется без ограничения рабочих часов при использовании как основной источник электроэнергии. PRP совместим с ISO 8528.

Мощность Standby: Используется как резервный источник электроэнергии в случае прерывания основного источника электроснабжения.

ОБЩИЕ ХАРАКТЕРИСТИКИ
Название Модели	CM-1250
Частота (Гц)	50
Вид используемого топлива	дизель
Двигатель марка и модель	CUMMINS
Генератор переменного тока марка и модель	LEROY SOMER LSA 50.2 M6
Модель панели управления	PCC 3300

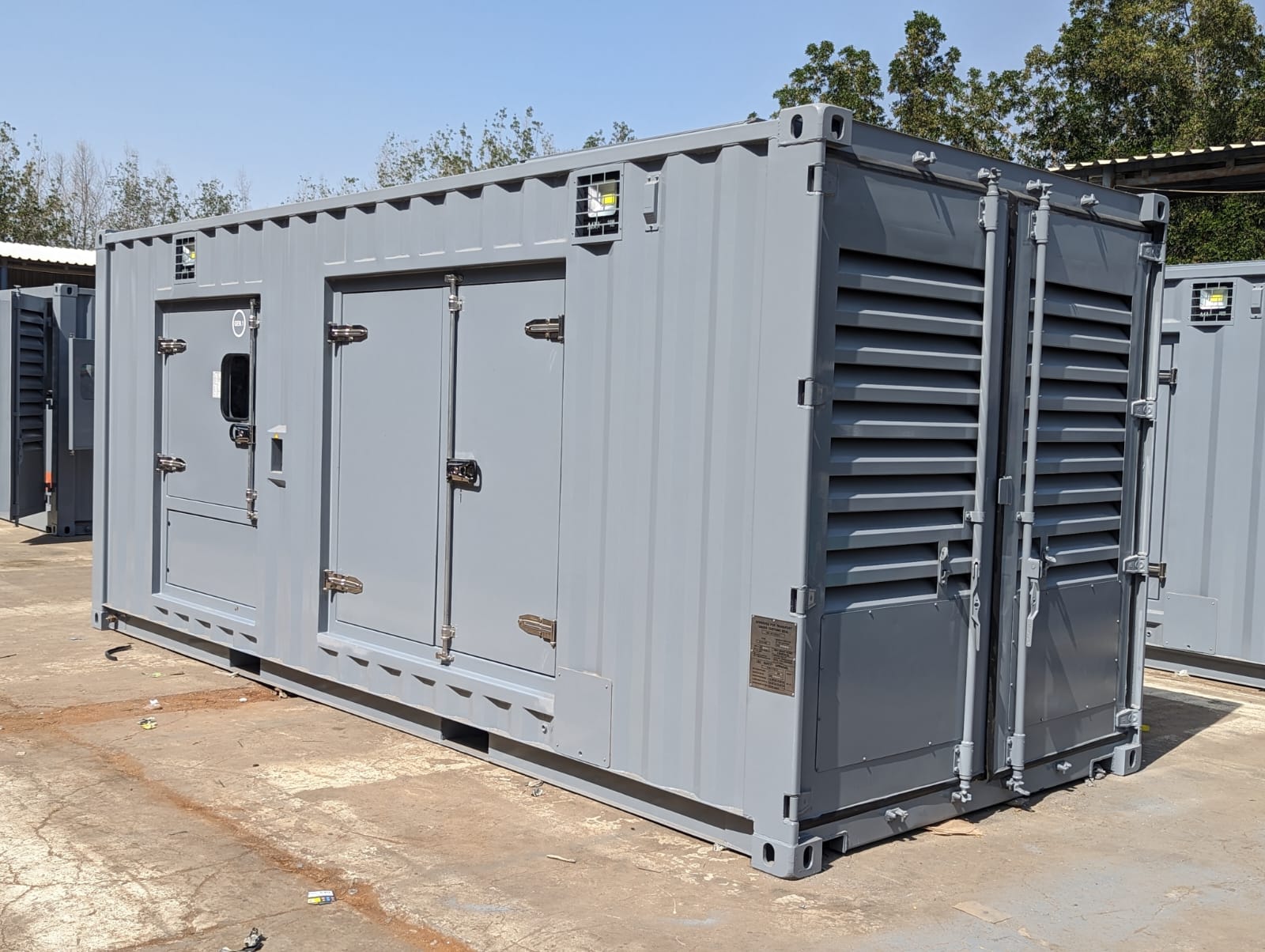

Тип исполнения	В 20-футовом контейнере

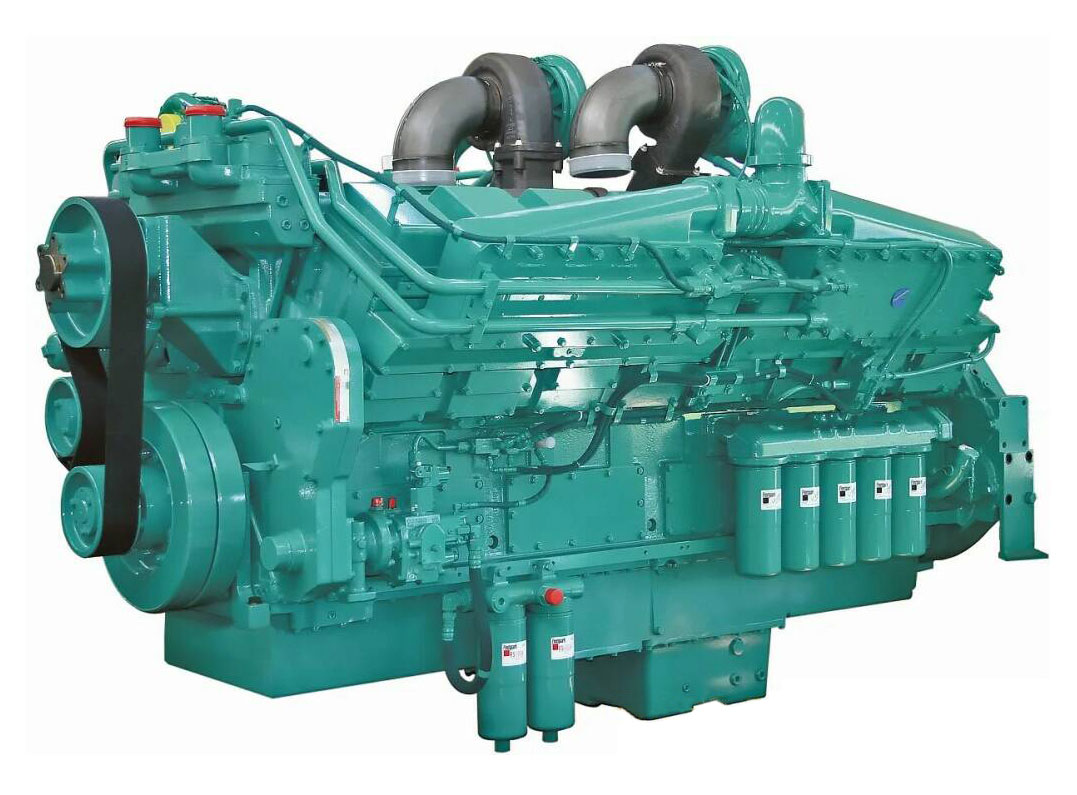

ДВИГАТЕЛЬ / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка	CUMMINS
Модель	KTA50-G3
Страна изготовления	Индия
Тип	4-х тактный, рядный, с турбонаддувом и промежуточным охлаждением
Частота вращения вала двигателя, об/мин	1500
Число цилиндров	16
Диаметр поршня, мм	158.8
Ход поршня, мм	158.8
Рабочий объем, л	50,3
Степень сжатия:	13, 9:1
Тип системы управления	электронная
Пусковое напряжение	24 Vdc
Зарядный генератор	55А
Топливная система	Непосредственный впрыск
Тип системы охлаждения:	жидкостная
Объем системы смазки:	177 л

Габаритные размеры (ДхШхВ): 3275х2000х2200 мм

Отличительные особенности: отличается высокими эксплуатационными характеристиками двигателя, экономичностью, надежностью и долговечностью, простотой и удобством технического обслуживания и ремонта

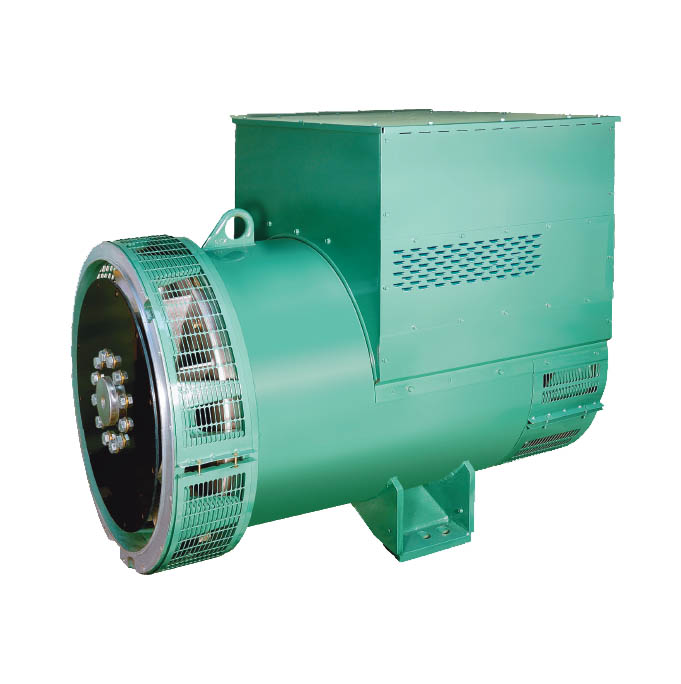

ГЕНЕРАТОР (АЛЬТЕРНАТОР) / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка, серия	LEROY SOMER, LSA 50.2
Инженерная модель	LSA 50.2 M6
Страна изготовления	Франция
Номинальная мощность	1000 кВт / 1250 кВА
Коэффициент мощности	0,8
Частота выходного напряжения	50 Гц
Количество фаз	3
Напряжение	400 В
Ном. сила тока	1800 А
Регулятор напряжения	± 1% D350 с автоматическим регулятором напряжения AVR
Количество полюсов	4
Род тока	Переменный, трехфазный
Количество опорных подшипников:	1 (бесщеточные, одноопорные (1 подшипник))
Возбуждение	SHUNT
Степень защиты	Не ниже IP23
Изоляция материалом класса	H
Обмотки генератора	6 проводов, «шаг 2/3», схема соединения – «звезда»

Отличительные особенности: Высокая степень защиты от возможных перегрузок, устойчивость к переменам тока

ПАНЕЛЬ УПРАВЛЕНИЯ
Марка	DEEP SEA / Power Command
Инженерная модель	DSE8610 / PCC 3300
Страна изготовления	США
Тип	Контроллеры синхронизации и распределения нагрузки
Номинальное постоянное напряжение	0от 5 В до 35 В непрерывно
Максимальный рабочий ток	530 мА при 12 В, 280 мА при 24 В
Ключевые функции	Запуск и останов энергоустановки Контроль параметров генератора и двигателя во время работы Останов при аварийных параметрах генератора и двигателя Мониторинг и управление через RS232, RS485, Ethernet, USB

Автоматический блок управления распределением нагрузки DSE8610 позволяет достаточно просто и быстро организовывать контроль и управление работой до 32 электростанций посредством их синхронизации в единую систему автономного энергоснабжения.

Данные решения обеспечивают полный контроль за работой генераторной установки, показывают его рабочее состояние и возникшие неисправности, автоматически запускают или останавливают двигатель по сигналу повышения или снижения нагрузки на шинах, запускают последующий двигатель в случае отказа предыдущего. Аварийные сигналы отображаются на информативном ЖК-экране, на светодиодных индикаторах, инициируется подача звукового сигнала.

ЖК-экране, на светодиодных индикаторах, инициируется подача звукового сигнала.

Контроллеры DSE8610 имеют встроенный электронный журнал событий на 250 записей, что позволяет максимально точно планировать проведение текущего технического и сервисного облуживания генератора. Здесь имеется необходимый набор фиксированных и индивидуально настраиваемых функций мониторинга, управления и защиты, в том числе с возможностью расширения системы, что делает их оптимальным решением для самых различных вариантов применения.

• Дизельный четырехтактный 16-ти цилиндровый двигатель CUMMINS KTA50-G3
• Синхронный бесщеточный генератор переменного тока LEROY SOMER LSA 50.2 M6
• Панель управления Deepsea DSE-8610 / Power Command PCC 3300
• 3-полюсный автоматический выключатель Schneider (высоковольтный автомат)
• Система утепления контейнера для эксплуатации в условиях Крайнего Севера
• Электрический подогреватель охлаждающей жидкости
• Подогреватель смазочного масла
• Устройство подогрева топлива
• Обогреватель аккумуляторной батареи
• Противоконденсатный нагреватель генератора
• Панель управления нагревателем
• PMG- Постоянный магнит устанавливается на неведующей стороне привода генератора переменного тока и обеспечивает наличие независимого источника мощности возбуждения, с помощью которой создается исходное повышение напряжения
• Внутренняя изоляция
• Поддон для сбора масла под двигателем
• Воздушный фильтр картриджного типа
• Электрический стартер и зарядное устройство альтернатора
• Автоматический регулятор напряжения
• Антивибрационная монтажная площадка
• Встроенный топливный бак кубического типа на 1000 литров с уровнем
• Окно и заправочный порт снаружи.
• Пакетировка в 20-футовый контейнер ISO
